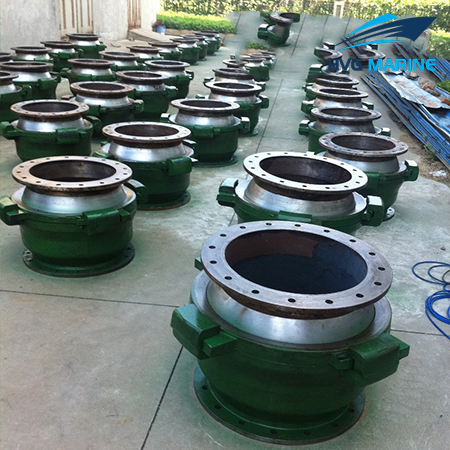

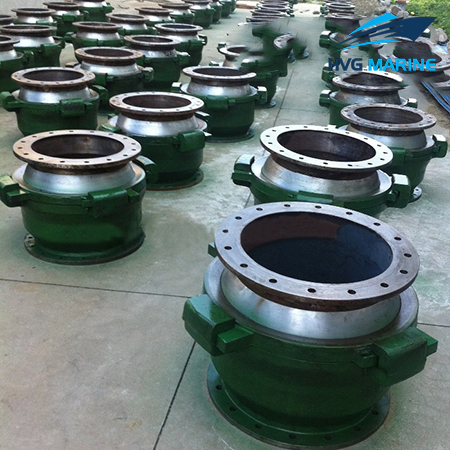

HVG DREDGING EQUIPMENT 0042: 18 Degree Dredge Ball Joint

18 Degree Dredge Ball Joint cung cấp kết nối chịu lực linh hoạt giữa các phần của đường ống. Trường áp dụng nguyên tắc là trong các đường nổi, có các mặt cắt được hỗ trợ bởi phao hoặc các lực nổi khác. Khớp cầu nạo vét 18 độ đảm bảo kết nối linh hoạt các phần ống khác nhau. Nó có khả năng truyền tải trọng cao từ khu vực này sang khu vực khác, có nhiều mức áp suất khác nhau như 10,20 hoặc 30bar.

Ngoài việc sử dụng trong các đường ống nổi, khớp cầu 18 độ nạo vét còn có thể được sử dụng trong các trường hợp uốn cong trong đường ống hút và xả. Khớp cầu nạo vét 18 độ cũng có thể được áp dụng để thay thế cho các tuyến quay đuôi trong trường hợp, bên cạnh sự tự do xoắn thuần túy dọc theo trục dọc, cũng cần một lực nghiêng.

Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.

Tính năng ：

1. lắp ráp và tháo lắp dễ dàng.
2.Được làm từ vật liệu bền và nó có thể thay thế được.
3. sửa chữa nhanh chóng, chi phí thấp.
4. hoạt động ở ma sát thấp.
5. khó bị rò rỉ với con dấu linh hoạt.
6. áp suất thấp, trung bình và cao, hiệu quả cao.

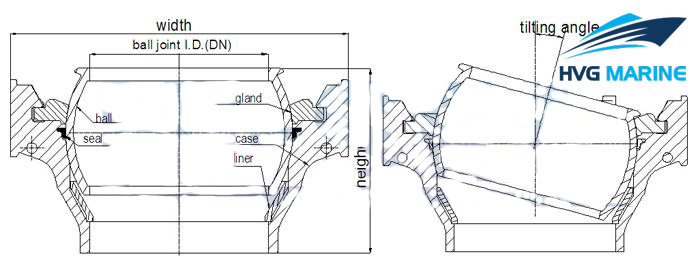

Bản vẽ của 18 Degree Dredge Ball Joint

Technical specification:

Specifications

18Degrees tilting angle		10 bar			20 bar			30 bar
Pipe I.D.	Ball Joint I.D.	Height	Width	Weight	Height	Width	Weight	Height	Width	Weight
[mm]	[mm]	[mm]	[mm]	[kg]	[mm	[mm]	[kg]	[mm]	[mm]	[kg]
400	428	500	892	353	593	966	513	670	1,022	658
450	478	557	998	495	664	1,080	733	752	1,148	942
500	536	616	1,112	677	743	1,210	1,011	840	1,284	1,313
550	586	677	1,218	913	807	1,326	1,342	921	1,402	1,717
600	644	732	1,330	1,168	876	1,444	1,719	991	1,528	2,222
650	694	786	1,432	1,463	944	1,562	2,193	1,074	1,653	2,914
700	744	849	1,542	1,849	1,009	1,672	2,682	1,157	1,780	3,509
750	804	913	1,660	2,316	1,094	1,806	3,411	1,239	1,908	4,365
800	854	973	1,768	2,782	1,149	1,912	4,007	1,304	2,024	5,173
850	904	1,021	1,870	3,274	1,217	2,030	4,817	1,387	2,144	6,204
900	954	1,076	1,974	3,839	1,282	2,134	5,610	1,465	2,264	7,308
1,000	1,066	1,200	2,200	5,319	1,428	2,384	7,775	1,625	2,524	10,037
1,100	1,166	1,303	2,406	7,026	1,557	2,620	10,306	1,776	2,764	13,215
1,200	1,266	1,405	2,612	8,944	1,688	2,832	13,158	1,904	2,924	16,458
