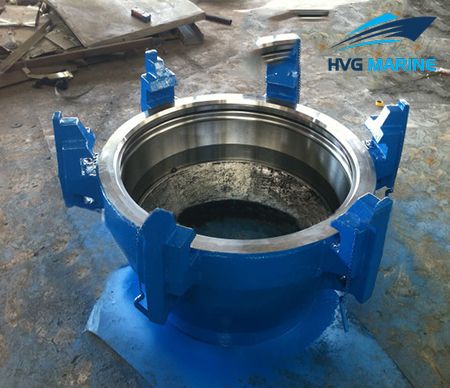

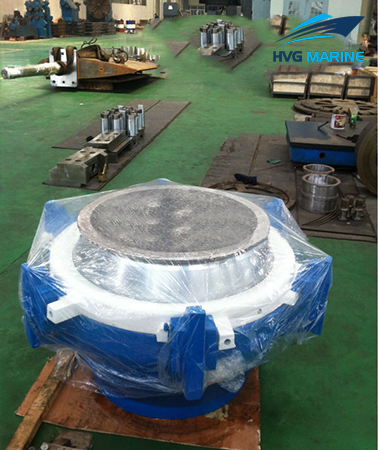

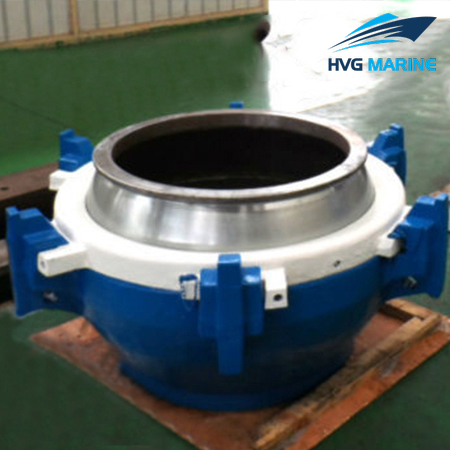

HVG DREDGING EQUIPMENT 0044: Khớp cầu nạo vét DN650

Khớp cầu nạo vét DN650 có thể rung theo góc nghiêng từ 15 đến 18 độ.Có nhiều mức áp suất khác nhau, chẳng hạn như 10,20 hoặc 30bar Khớp cầu nạo vét DN650 cung cấp kết nối chịu tải linh hoạt giữa các phần của đường ống. Trường áp dụng nguyên tắc là trong các đường nổi, có các mặt cắt được hỗ trợ bởi phao hoặc các lực nổi khác. Khớp cầu nạo vétDN650 đảm bảo kết nối linh hoạt các đoạn ống khác nhau. Nó có khả năng truyền tải trọng cao từ bộ phận này sang bộ phận khác.

Ngoài việc sử dụng trong các đường ống nổi, khớp cầu nạo vét DN650 còn có thể được sử dụng trong các trường hợp uốn cong trong đường ống hút và xả. Khớp cầu nạo vét DN650 cũng có thể được áp dụng để thay thế cho các tuyến quay đuôi trong trường hợp, bên cạnh sự tự do xoắn thuần túy dọc theo trục dọc, cũng cần một lực nghiêng.

Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.

Tính năng ：

1.Được làm từ vật liệu bền và nó có thể thay thế được.
2. lắp ráp và tháo lắp dễ dàng.
3. khó bị rò rỉ với con dấu linh hoạt.
4. sửa chữa nhanh chóng, chi phí thấp.
5. hoạt động ở ma sát thấp.
6. áp suất thấp, trung bình và cao, hiệu quả cao.

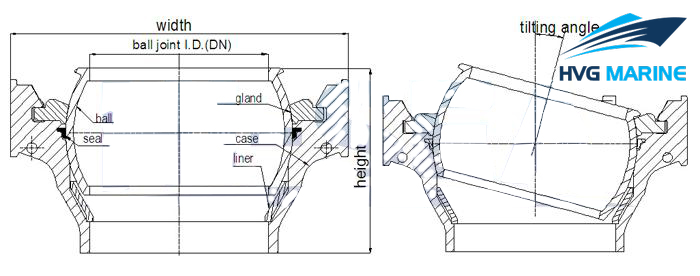

Bản vẽ của khớp cầu nạo vét DN650

Technical specification:

Specifications：

15Degrees tilting angle

		10 bar			20 bar			30 bar
Pipe I.D.	Ball Joint I.D.	Height	Width	Weight	Height	Width	Weight	Height	Width	Weight
[mm]	[mm]	[mm]	[mm]	[kg]	[mm	[mm]	[kg]	[mm]	[mm]	[kg]
650	694	633	1,285	1,001	798	1,379	1,408	904	1,457	1,828

18Degrees tilting angle

		10 bar			20 bar			30 bar
Pipe I.D.	Ball Joint I.D.	Height	Width	Weight	Height	Width	Weight	Height	Width	Weight
[mm]	[mm]	[mm]	[mm]	[kg]	[mm	[mm]	[kg]	[mm]	[mm]	[kg]
650	5694	786	1,432	1,463	944	1,562	2,193	1,074	1,653	2,914
