HVG DREDGING EQUIPMENT 0041

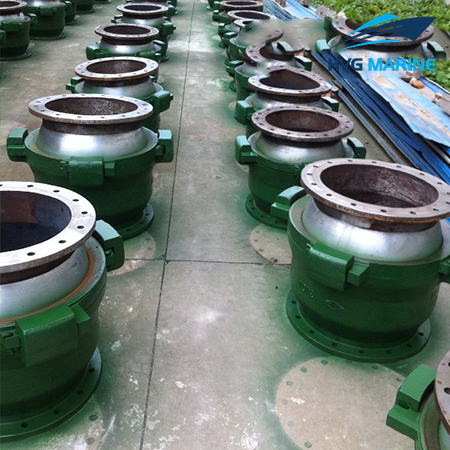

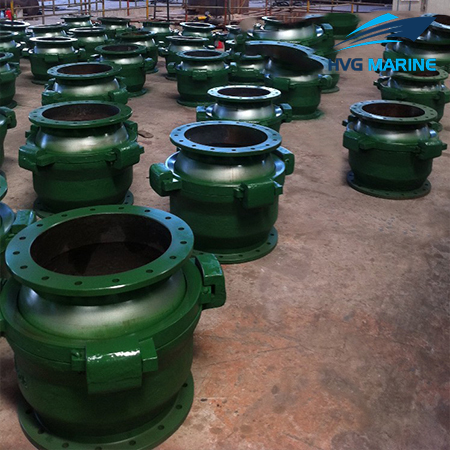

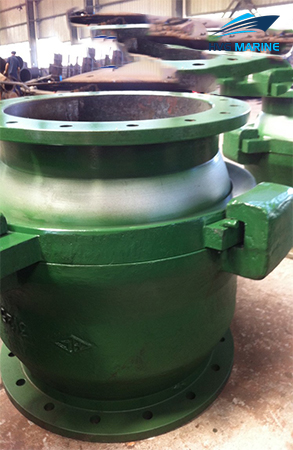

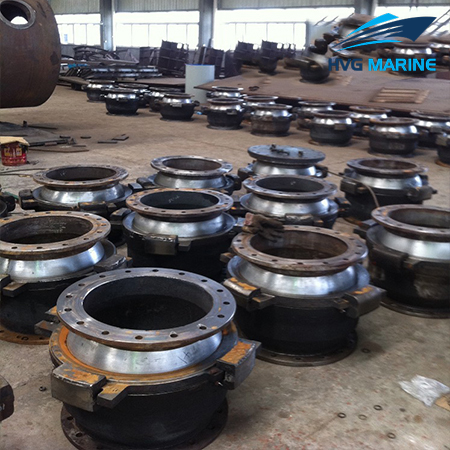

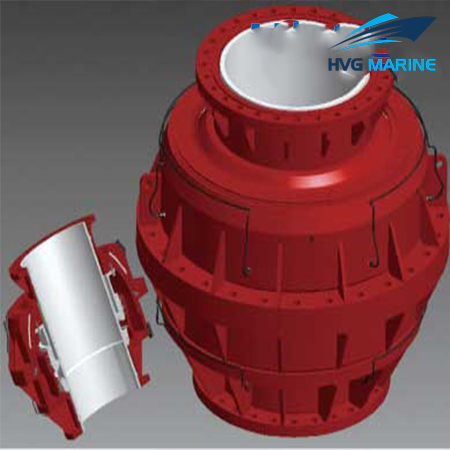

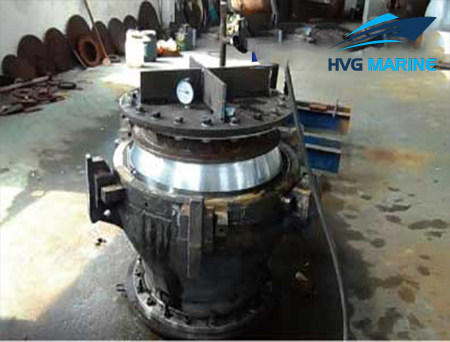

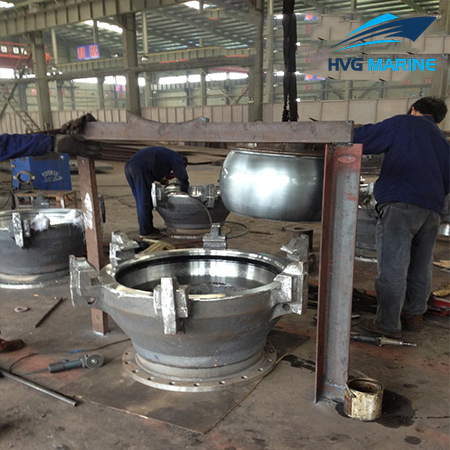

HVG DREDGING EQUIPMENT 0041: Khớp cầu nạo vét

Mô tả

Khớp bi nạo vét bao gồm góc nghiêng 15 độ và góc nghiêng 18 độ. Khớp bi nạo vét cung cấp kết nối chịu tải linh hoạt giữa các phần của đường ống. Trường áp dụng nguyên tắc là trong các đường nổi, có các mặt cắt được hỗ trợ bởi phao hoặc các lực nổi khác. Khớp cầu nạo vét đảm bảo kết nối linh hoạt các đoạn ống khác nhau. Nó có khả năng truyền tải trọng cao từ khu vực này sang khu vực khác, có nhiều mức áp suất khác nhau như 10,20 hoặc 30bar.

Ngoài việc sử dụng trong các đường ống nổi, khớp cầu nạo vét còn có thể được sử dụng trong các trường hợp uốn cong trong đường ống hút và xả. Khớp cầu nạo vét cũng có thể được áp dụng để thay thế cho các tuyến quay đuôi trong trường hợp, bên cạnh sự tự do xoắn thuần túy dọc theo trục dọc, còn cần một lượng nghiêng.

Để biết thêm thông tin, vui lòng liên hệ với chúng tôi.

Tính năng ：

1. lắp ráp và tháo lắp dễ dàng.
2. khó bị rò rỉ với con dấu linh hoạt.
3.Được làm từ vật liệu bền và nó có thể thay thế được.
4. sửa chữa nhanh chóng, chi phí thấp.
5. hoạt động ở ma sát thấp.
6. áp suất thấp, trung bình và cao, hiệu quả cao.

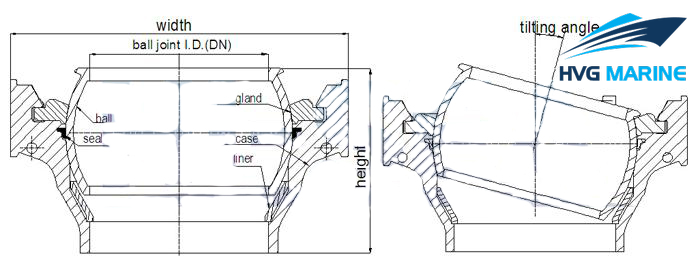

Bản vẽ của Khớp cầu nạo vét

Technical specification:

Specifications：

15Degrees tilting angle		10 bar			20 bar			30 bar
Pipe I.D.	Ball Joint I.D.	Height	Width	Weight	Height	Width	Weight	Height	Width	Weight
[mm]	[mm]	[mm]	[mm]	[kg]	[mm	[mm]	[kg]	[mm]	[mm]	[kg]
400	428	416	796	233	504	851	330	562	900	423
450	478	469	893	338	564	960	470	645	1,017	625
500	536	524	1,000	471	624	1,065	644	712	1,130	856
550	586	561	1,088	602	681	1,168	855	744	1,237	1,120
600	644	621	1,192	798	744	1,277	1,117	842	1,350	1,452
650	694	663	1,285	1,001	798	1,379	1,408	904	1,457	1,828
700	744	711	1,379	1,264	853	1,479	1,742	966	1,560	2,243
750	804	768	1,486	1,566	928	1,593	2,257	1,049	1,687	2,848
800	854	812	1,576	1,846	970	1,690	2,590	1,091	1,780	3,339
850	904	852	1,666	2,189	1,022	1,787	3,110	1,174	1,898	4,058
900	954	900	1,766	2,611	1,088	1,891	3,659	1,237	2,000	4,788
1,000	1,066	1,004	1,964	3,583	1,207	2,106	5,039	1,362	2,220	6,480
1,100	1,166	1,094	2,154	4,756	1,324	2,296	6,622	1,500	2,441	8,663
1,200	1,266	1,167	2,328	5,943	1,426	2,496	8,548	1,644	2,680	11,584

18Degrees tilting angle		10 bar			20 bar			30 bar
Pipe I.D.	Ball Joint I.D.	Height	Width	Weight	Height	Width	Weight	Height	Width	Weight
[mm]	[mm]	[mm]	[mm]	[kg]	[mm	[mm]	[kg]	[mm]	[mm]	[kg]
400	428	500	892	353	593	966	513	670	1,022	658
450	478	557	998	495	664	1,080	733	752	1,148	942
500	536	616	1,112	677	743	1,210	1,011	840	1,284	1,313
550	586	677	1,218	913	807	1,326	1,342	921	1,402	1,717
600	644	732	1,330	1,168	876	1,444	1,719	991	1,528	2,222
650	694	786	1,432	1,463	944	1,562	2,193	1,074	1,653	2,914
700	744	849	1,542	1,849	1,009	1,672	2,682	1,157	1,780	3,509
750	804	913	1,660	2,316	1,094	1,806	3,411	1,239	1,908	4,365
800	854	973	1,768	2,782	1,149	1,912	4,007	1,304	2,024	5,173
850	904	1,021	1,870	3,274	1,217	2,030	4,817	1,387	2,144	6,204
900	954	1,076	1,974	3,839	1,282	2,134	5,610	1,465	2,264	7,308
1,000	1,066	1,200	2,200	5,319	1,428	2,384	7,775	1,625	2,524	10,037
1,100	1,166	1,303	2,406	7,026	1,557	2,620	10,306	1,776	2,764	13,215
1,200	1,266	1,405	2,612	8,944	1,688	2,832	13,158	1,904	2,924	16,458
