HVG MARINE VENTILATION EQUIPMENT 0070

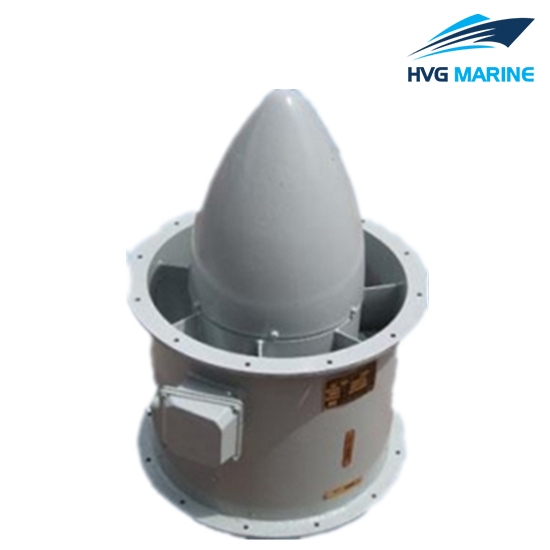

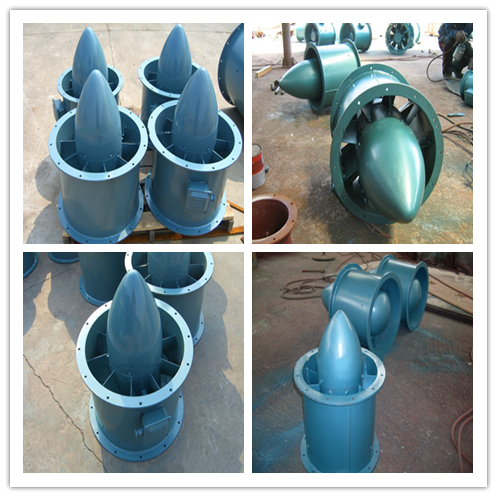

HVG MARINE VENTILATION EQUIPMENT 0070: Dòng chảy hướng trục áp suất cao CLZ Marine Fa

Ứng dụng

Quạt hướng trục hàng hải CLZ được thiết kế chủ yếu để thông gió cabin, cấp khí hoặc hút gió. Không khí được cung cấp có thể chứa sương muối hoặc hơi axit từ pin. Nhiệt độ của không khí không thể vượt quá 50 độ C.

Kết cấu

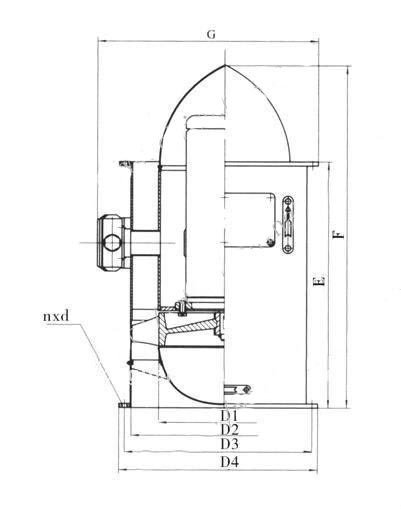

Quạt hướng trục hàng hải CLZ bao gồm cánh quạt, vỏ, động cơ, trục dẫn hướng, bộ chỉnh lưu, v.v.

1. Vỏ được làm bằng thép tấm có đủ độ dày, cấu tạo gồm một trụ trong, một vỏ và một cánh dẫn dòng xuống. Vỏ có các mặt bích trên đầu vào và đầu ra để kết nối với các ống dẫn. Xylanh bên trong và vỏ được kết nối với cánh dẫn hướng dòng xuống được sử dụng để dẫn dòng khí.
2.Motor là động cơ đặc biệt được sản xuất bởi nhà máy động cơ chuyên nghiệp. Nó hoàn toàn được bao bọc, làm mát tự nhiên và có khả năng chống lại sương muối, va đập và rung động. Động cơ được lắp bên trong xi lanh bên trong, loại động cơ điện là động cơ điện hàng hải ZZT-H (220V) hoặc động cơ điện hàng hải YH (220V / 380V)
3. Cánh quạt được làm bằng hợp kim nhôm đúc chống ăn mòn, được cân bằng cẩn thận và gắn trực tiếp trên phần mở rộng trục động cơ.
4.Bộ dẫn hướng được lắp ở phía đầu vào, bộ chỉnh lưu được lắp ở phía đầu ra. Do đó giảm độ xoáy của luồng không khí và tăng hiệu suất của quạt. Vật liệu của GRP.
5. quạt được sơn bằng sơn lót và sơn biển.

Technical specification:

Performance Parameter

No	Type Form	Capacity (m3/h)	Total Pressure (Pa)	Speed (r/min)	shaft power(kw)	Motor		weight (kgs)
						Type	kw
1	CLZ1-Z/CLZ1-J	1600	200	2900	0.142	ZZT2/30-H	0.2	45
						AsH102T2P	0.25	26
2	CLZ2-Z/CLZ2-J	1600	350	2900	0.219	ZZT4/30-H	0.4	52
						A3H-6322T2	0.55	32
3	CLZ3-Z/CLZ3-J	2500	300	2900	0.292	ZZT4/30-H	0.4	58
						A3H-6322T2	0.55	37
4	CLZ4-Z/CLZ4-J	2500	500	2900	0.512	ZZT8/30-H	0.8	78
						Y80L1-2-H	0.75	51
5	CLZ5-Z/CLZ5-J	4000	400	2900	0.63	ZZT8/30-H	0.8	83
						Y80L1-2-H	0.75	53
6	CLZ6-Z/CLZ6-J	4000	700	2900	1.12	ZZT15/30-H	1.5	144
						Y90S-2-H	1.5	77
7	CLZ7-Z/CLZ7-J	6000	750	2900	1.53	ZZT22/30-H	2.2	88
						Y90L-2-H	2.2	84
8	CLZ8-Z/CLZ8-J	9000	800	2900	2.6	ZZT30/15-H	3	182
						Y100L-2-H	3	109
9	CLZ9-Z/CLZ9-J	12000	500	1450	2.1	ZZT30/15-H	3	312
						Y100L2-4-H	3	170
10	CLZ10-Z/CLZ10-J	12000	900	1450	3.8	ZZT55/15-H	5.5	474
						Y132S-4-H	5.5	318
11	CLZ11-Z/CLZ11-J	16000	500	1450	3.3	ZZT40/15-H	4	358
						Y112M-4-H	4	190
12	CLZ12-Z/CLZ12-J	16000	1100	1450	6	ZZT75/15-H	7.5	524
						Y132M-4-H	7.5	348
13	CLZ13-Z/CLZ13-J	25000	600	1450	5.2	ZZT75/15-H	7.5	384
						Y132M-4-H	7.5	244
14	CLZ14-Z/CLZ14-J	25000	1100	1450	10.2	ZZT130/15-H	13	700
						Y160L-4-H	15	459
