HVG MARINE VENTILATION EQUIPMENT 0069

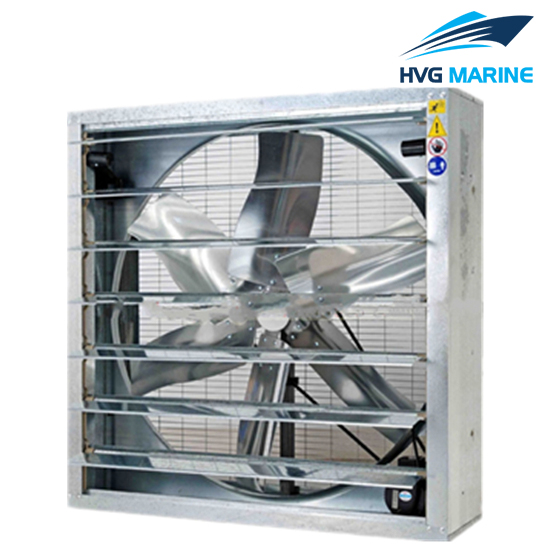

HVG MARINE VENTILATION EQUIPMENT 0069: Quạt thông gió hướng trục vuông treo tường DFBZ

Giới thiệu

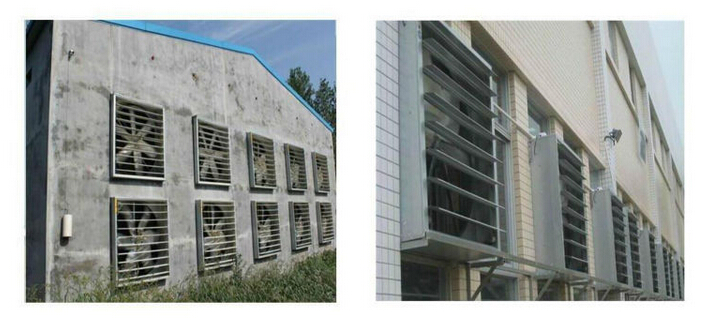

Quạt dòng DFBZ được trang bị động cơ quạt đặc biệt có độ ồn thấp và truyền động trực tiếp. Quạt hoàn chỉnh được làm theo cấu trúc hình vuông, ngoại hình ưa nhìn và có lỗ vuông dành riêng trên tường và dễ lắp đặt. Cửa chớp kiểu trọng lực được lắp đặt trên cửa thoát gió, nhằm ngăn chặn dòng chảy ngược của mưa ngoài trời và gió tự nhiên. Nó có ưu điểm rõ ràng là lắp đặt chắc chắn, độ rung nhỏ, tiếng ồn thấp, vận hành êm ái và ổn định. Vì vậy, nó được sử dụng rộng rãi trong hút gió kiểu treo tường của các xí nghiệp mỏ và công nghiệp, các tòa nhà dân dụng, thể dục, chăn nuôi, các địa điểm vui chơi giải trí và những nơi khác cần quạt kiểu treo tường.

DFBZ-I có cấu trúc truyền động trực tiếp và sử dụng động cơ rôto bên trong;
DFBZ-II có kết cấu truyền động bằng dây curoa và sử dụng động cơ bên trong;
DFBZ-III có cấu trúc truyền động trực tiếp và sử dụng rôto bên ngoài, có thể được chế tạo thành loại chống ăn mòn và chống cháy nổ theo yêu cầu của khách hàng.

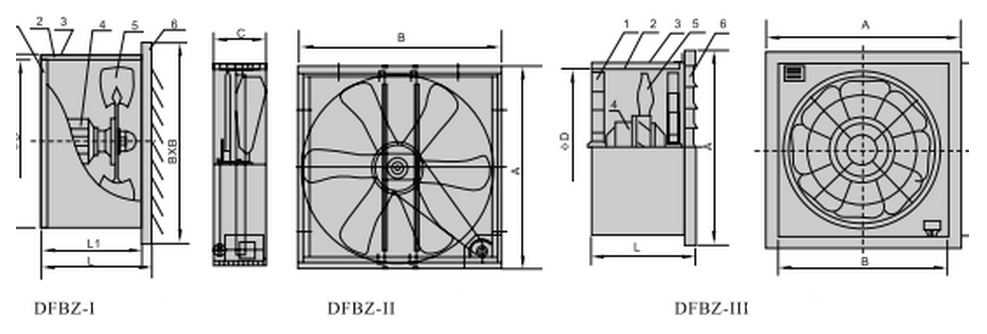

Kết cấu

Technical specification:

Performance Parameter

Dimension of DFBZ-I Series
Machine No.	D	L	L1	A×A	B×B
2.5	260	280	255	320×320	370×370
2.8	290	280	255	350×350	400×400
3.2	330	290	265	390×390	440×440
3.6	37	310	285	430×430	480×480
4	410	350	325	470×470	530×530
4.5	460	360	335	520×520	580×580
5	510	375	350	580×580	640×640
5.6	570	375	350	640×640	700×700
6.3	640	395	370	710×710	770×770

Dimensions of DFBZ-III Series
Machine No.	A	B	C	D	Installation hole
3.5	470	410	380	365	430×430
4	510	450	385	410	470×470
5	610	550	400	510	570×570
6	710	650	430	610	670×670
7	810	750	455	710	770×770
8	910	850	470	810	870×870
9	1010	950	540	910	970×970
