HVG MARINE VENTILATION EQUIPMENT 0061

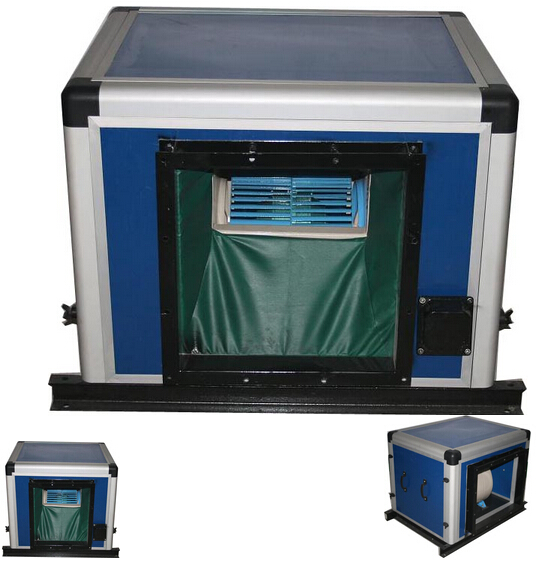

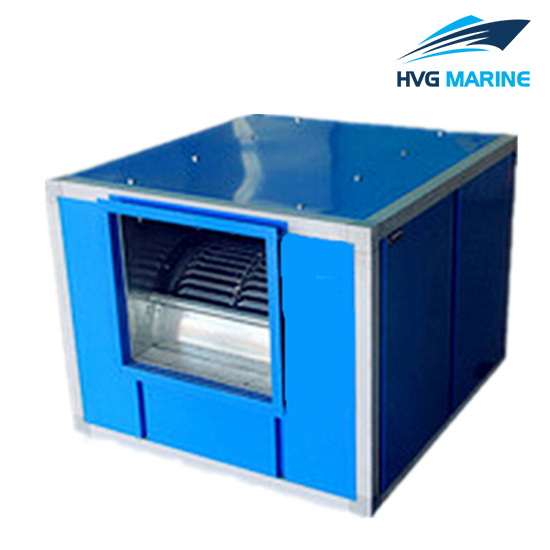

HVG MARINE VENTILATION EQUIPMENT 0061: Quạt tủ ly tâm độ ồn thấp DBF

Các ứng dụng :

Dòng quạt tủ DBF được thiết kế đặc biệt để đáp ứng không khí cung cấp và khí thải của các điều kiện làm việc khác nhau đang chạy, theo sự thay đổi theo mùa và điều kiện hoạt động để điều chỉnh lượng không khí, có thể tiết kiệm năng lượng tiêu thụ. Nó có thể cung cấp không khí cho ống gió nhiều hướng cùng một lúc. Nó có ưu điểm là chạy ổn định, ít tiếng ồn, khối lượng nhỏ, trọng lượng nhẹ, ngoại hình ưa nhìn, bảo dưỡng thuận tiện … Nó được sử dụng rộng rãi trong các công trình điều hòa không khí hệ thống cấp khí thải như: sản xuất công nghiệp, dân dụng. sở xây dựng, giải trí kinh doanh, giáo dục và y tế công cộng. Theo yêu cầu, quạt tủ có thể điều chỉnh lượng gió và áp suất không khí bằng cách điều chỉnh áp suất nguồn hoặc bằng cách chuyển đổi tần số nguồn. Nó có thể được điều khiển từ xa sau khi được trang bị tủ điện điều khiển.

a) DBF-I: truyền động động cơ rôto bên ngoài và cấu trúc nhiều quạt; cấp khí cùng lúc cho ống gió nhiều hướng. Loại thẳng đứng là không khí đầu vào theo chiều ngang và không khí ra theo chiều dọc hướng lên.
b) DBF-II: Quạt tủ ly tâm nhiều cánh cong về phía trước, với cấu trúc một quạt và truyền động bằng dây đai, có thể cung cấp lượng không khí lớn.
c) DBF-III: Quạt tủ ly tâm dạng tấm cong ngược, với cấu trúc một quạt và truyền động bằng dây đai, và có thể cung cấp áp suất không khí cao.

DBF-I, II, III có thể được lắp ráp với các bộ lọc bụi trong không khí đầu vào theo yêu cầu của người sử dụng, hoặc bộ lọc bổ sung, bộ lọc hiệu ứng trung bình để được sử dụng như một quạt tủ lọc. Kích thước của tủ có thể được thiết kế thêm.

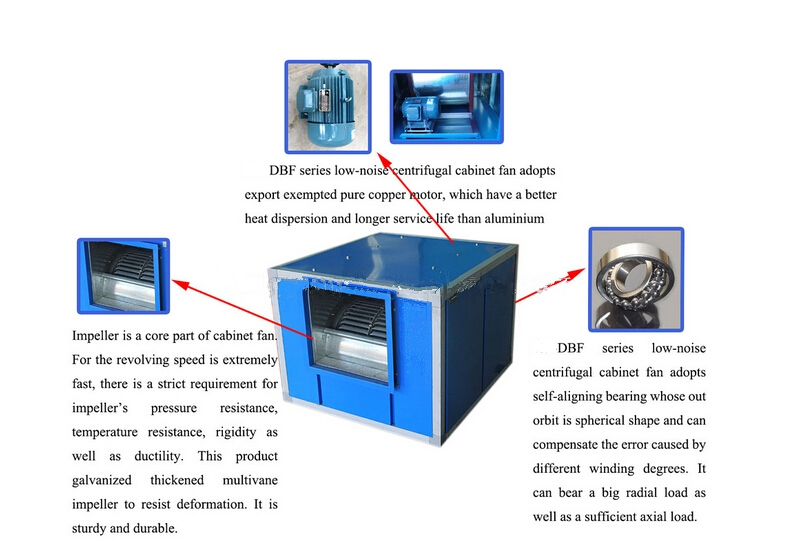

Kết cấu :

Technical specification:

Performance Parameter :

DBF-Ⅰ:

Model	Air Capacity(m3/h)	Pressure(Pa)	Motor Power(KW)	Noise dB(A)	Weight (Kg)
DBF20	2000	190	0.25	55	85
DBF30	3000	323	0.55	58	90
DBF2×20	4000	190	2×0.25	58	175
DBF40	4000	373	0.8	60	180
DBF50	5000	441	1.1	62	185
DBF3×20	6000	190	3×0.25	60	180
DBF2×30	6000	323	2×0.55	61	160
DBF60	6000	302	1.1	63	210
DBF70	7000	385	1.5	65	220
DBF2×40	8000	373	2×0.8	63	290
DBF80	8000	407	1.8	65	240
DBF3×30	9000	323	3×0.55	63	300
DBF90	9000	450	2.2	63	280
DBF2×50	10000	441	2×1.1	65	200
DBF100	10000	601	3	65	275
DBF3×40	12000	373	3×0.8	65	380
DBF2×60	12000	302	2×1.1	65	220
DBF120	12000	750	4	65	300
DBF2×70	14000	385	2×1.5	67	240
DBF3×50	15000	441	3×1.1	67	420
DBF2×80	16000	407	2×1.8	67	470
DBF2×90	18000	450	2×2.2	67	470
DBF2×100	20000	601	2×3	67	500
DBF2×120	24000	750	2×4	67	520
