HVG OFFSHORE EQUIPMENT 0156

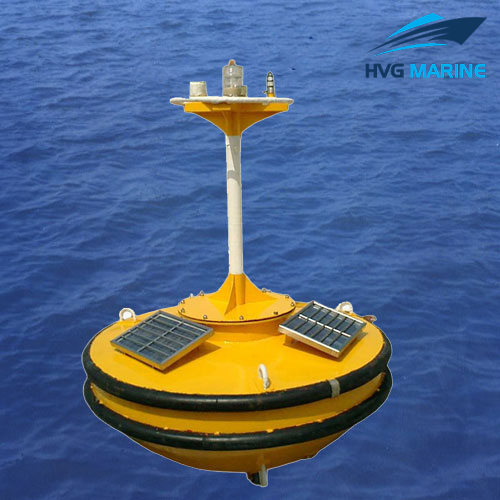

HVG OFFSHORE EQUIPMENT 0156: Phao Sóng Ngoài khơi

Phao sóng là một phao dữ liệu neo mà thân của thiết bị có thể di chuyển theo chuyển động của sóng biển. Chiều cao, chu kỳ và hướng của sóng có thể được tính toán theo kết quả đo từ cảm biến trong thân phao.

Chỉ số kỹ thuật:

(1) Thông số đo lường

Chiều cao sóng: Phạm vi: 0 ~ 25m
Độ chính xác: Trong nhà ± 3%, Trên biển ± 10%
Thời gian: Phạm vi: 1 ~ 100 giây
Độ chính xác: Trong nhà ± 0,25%, Trên biển ± 10%

(2) Phương pháp đo:

Thời lượng một phép đo: 14 phút
Mật độ lấy mẫu trong quá trình đo: 2 lần mỗi giây
Thời gian đo: 8 lần một ngày (theo nhu cầu thay đổi tần số điều khiển từ xa thành 24 lần), tức là bắt đầu lấy mẫu vào thời điểm một phần tư đến giờ Bắc Kinh lần lượt là 02,05,08,11,14,17 , 20,23 giờ và sau đó kết thúc vào một phút trước những tiếng nổ đó.

(3) Truyền dữ liệu

Thời gian gửi: mọi lần được gửi trong toàn bộ thời gian sau khi đo
Tần số giao tiếp: 410MHz
Công suất truyền: 5W
Tốc độ truyền biểu tượng: 2400 Baud
Hình thức Phao: Ăng ten Roi tăng cao, 5.5dB
Trạm bờ: đơn vị ăng-ten 5 hướng (ăng-ten Yagi), 8dB
Khoảng cách: trong vòng 30 km. Khoảng cách truyền dẫn nói chung tỷ lệ thuận với độ cao lắp đặt (độ cao) của anten thu trên trạm bờ. Thiết bị là khoảng 1km / m.
Khối lượng dữ liệu gửi mỗi lần: 3,4k byte

(4) Lưu trữ dữ liệu

Dung lượng lưu trữ dữ liệu phao: 12M byte (tương đương với dữ liệu của một năm)

(5) Nguồn điện

Ắc quy: YUASA (Nhật Bản Yuasa) Ắc quy không cần bảo dưỡng axit 12V-7Ah, 8 miếng
Thời gian thay thế pin: 4 năm
Khả năng cung cấp điện liên tục: khi có ánh sáng mặt trời, cung cấp điện lâu dài; Khi trời mưa liên tục, phao có thể bảo dưỡng trong vòng 1 tháng.

(6) Đèn cưỡi

Kiểu: ánh sáng mờ
Khoảng cách trực quan: 2 hải lý
Quy tắc Flash: Mã Morse “O”
Màu đèn flash: Màu cam

(7) Trọng lượng kích thước

Đường kính thân nổi: 1,3m
Chiều cao phao: 0,44m
Chiều cao khung trên: 0,98m
Chiều cao khung dưới: 1,12m
Vật liệu thân: 1Cr18Ni9Ti Thép không gỉ không nhiễm từ
Tổng trọng lượng: 190kg (bao gồm trọng lượng của giá đỡ và pin, không bao gồm hệ thống neo)

(8) Môi trường
