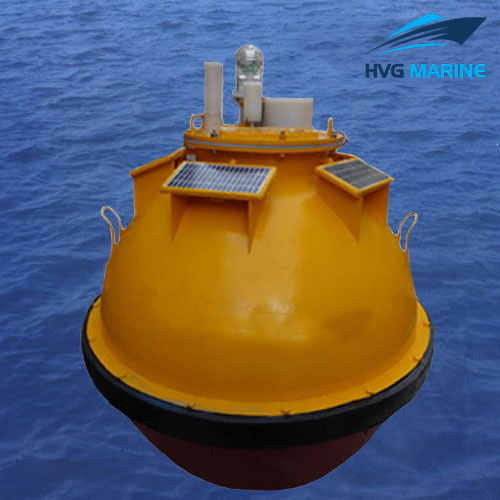

HVG OFFSHORE EQUIPMENT 0153: Phao giám sát sóng

Phương pháp sử dụng cảm biến gia tốc trọng lực để đo sóng được gọi là phép đo “sóng trọng lực”. Đây là phương pháp phổ biến nhất để đo sóng và ví dụ điển hình của thiết bị là phao Waverider của Holland.

Nguyên lý đo sóng của phao quan trắc sóng này cũng giống như phao Waverider và thiết bị cũng phù hợp với quan trắc thủy văn quốc tế. Phao này giúp lấy mẫu, tính toán và gửi giá trị đặc tính sóng, hướng sóng, số sóng và các dữ liệu khác trong thời gian thực.

Tính năng đặc biệt

Để được phân biệt với Phao “Waverider”, đường kính của phao này là 1 mét và thiết bị được lắp đặt với một tấm pin năng lượng mặt trời 15W để sạc. Do đó, điều này cung cấp một năng lượng bổ sung lâu dài và giải quyết vấn đề sử dụng thiết bị trên biển.

Hoạt động thuận tiện và bảo mật cao

Vì lợi ích của người sử dụng, phao này được đặt “STB” ở cửa sập. Miễn là mở nắp hộp, công tắc nguồn chung, vị trí lắp đặt thẻ giao tiếp, công tắc lựa chọn phương thức giao tiếp (GPRS hoặc radio cho tùy chọn), ổ cắm sạc pin, đĩa U lưu trữ dữ liệu, v.v. sẽ được tìm thấy. Do đó, việc sử dụng phao rất tiện lợi, giảm đáng kể các bước mở của phao, giảm cơ hội không khí ẩm lọt vào cabin và nâng cao độ an toàn của phao khi sử dụng trong thời gian dài.

Hiệu suất kiểm tra sóng vượt trội

Hiệu suất kiểm tra sóng vượt trội của phao này phụ thuộc vào thiết kế tiên tiến của thân nổi và hệ thống neo. Phao sóng đặc biệt nhất là sự chuyển động tự do của phao trong sóng và không bị các ngoại lực khác kìm hãm. Xích neo là một trong những tác nhân ngoại lực có thể làm rối phao. Phần dưới của thân phao treo xích thăng bằng và bên dưới xích sắt có treo xích neo để trọng lượng xích neo được bù đắp bằng bi nổi. Vì vậy, phao có thể tự do di chuyển lên xuống theo sóng và không bị ảnh hưởng bởi dây neo, đảm bảo độ chính xác của phép đo sóng.

Hệ thống báo động hoàn hảo

Phao này có một hệ thống báo động hoàn hảo. Bất cứ khi nào phao gặp bất kỳ sự cố nào sau đây sau khi nhận được dữ liệu: vị trí của phao bị lệch rõ ràng (người dùng tự thiết lập khoảng cách cảnh báo dịch chuyển của mình), cửa sập bị mở, rò rỉ nước trong phao bên trong, điện áp pin quá thấp, giao diện tiếp nhận của Trạm bờ sẽ báo động, nhấp nháy trên giao diện, bấm còi cho đến khi cán bộ quản lý đến xử lý trên giao diện. Cho dù đèn neo có nhấp nháy, bất kể ngày hay đêm, thiết bị cần quản trị viên túc trực để phán đoán thông qua dữ liệu phao.

Hoàn thành chức năng bộ thu

Chức năng giao diện tiếp nhận của trạm bờ đã hoàn thành. Thiết bị có một loạt các chức năng như nhận, hiển thị, lưu, tìm kiếm, in ấn, báo cáo hàng tháng, báo động và gửi tin nhắn thông qua điều khiển từ xa.

Chỉ số kỹ thuật:

1. Phạm vi và sai số của các thông số đo lường

• Chiều cao sóng: 0 ~ 25m, độ chính xác kiểm tra trong phòng thí nghiệm ± 3% ； ± 10%
• Khoảng thời gian sóng: 1 ~ 100 giây, độ chính xác kiểm tra trong phòng thí nghiệm ± 0,25 giây; ± 10%
• Hướng sóng: 0 ~ 360 ° ± 2,5 °; kiểm tra độ chính xác trong phòng thí nghiệm ± 2 °
• Thời gian hoạt động: 1 lần mỗi 3 giờ (mặc định); 1 lần mỗi giờ (điều khiển từ xa)
• Tần số lấy mẫu: 4HZ (mặc định); 2HZ (điều khiển từ xa có thể thay đổi)

2. Đường kính thân nổi:1 mét
3. Trọng lượng thân nổi:260kg
4. Chất liệu phao:Thép không gỉ
5. Độ sâu triển khai của nước:10 ~ 30m, nếu hơn 30 mét với hệ thống neo khác
6. Phương thức liên lạc: Radio hoặc GPRS
7. Khoảng cách liên lạc:Radio, 30kgm; Chiều cao anten thu được tính là 1m / km; GPRS, trong phạm vi phủ sóng sinal di động.
8. Theo Dữ liệu đầu ra

• a. Đặc điểm của Mỗi sóng: Hmax; H; H (1/3); H (1/10);
• Tmax; T; T (1/3); T (1/10)
• b. Phân tích quang phổ: phổ mật độ năng lượng sóng
• c. Direction Spectrum: quang phổ mật độ năng lượng hướng sóng
• d. Làn sóng chính
• e. Số sóng
• f. Vị trí phao
• g. Phao điện áp pin
• h. Dữ liệu gốc của tất cả các tham số (hệ thập phân)

9. Biểu mẫu đầu ra dữ liệu

• A. Biểu mẫu dữ liệu
• B. Quang phổ
• C. Báo cáo ngày và tháng

10. Tất cả các loại lệnh điều khiển từ xa
11. Hệ thống cung cấp điện

Nguồn điện được cung cấp lâu dài bằng pin mặt trời, bảng điều khiển sạc và ắc quy kín không cần bảo dưỡng axit. Nếu trời mưa, phao vẫn có thể cung cấp điện từ một tháng trở lên. Chu kỳ thay pin là 4 năm.
