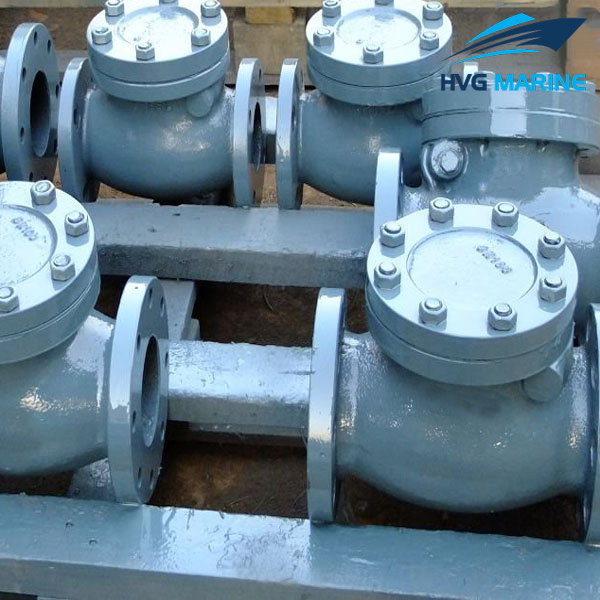

    HVG MARINE VALVE 0199

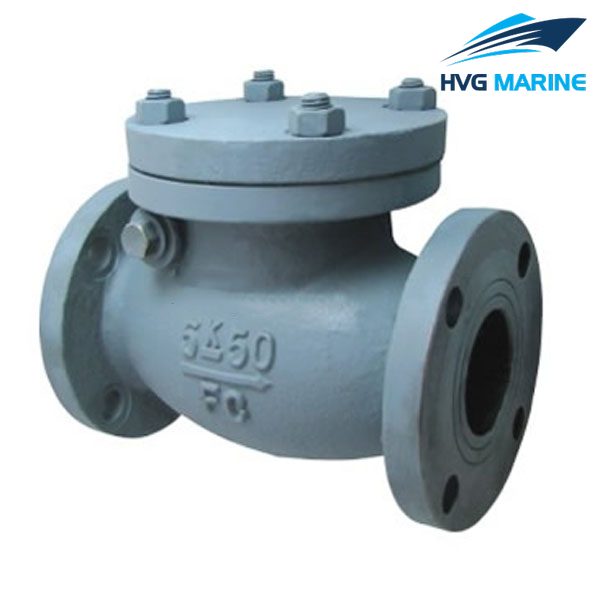

    HVG MARINE VALVE 0199: Van một chiều bằng gang đúc hàng hải JIS F7373 10K

    1.Tiêu chuẩn thử nghiệm: JISF7400.

    1. tiêu chuẩn cuối cùng: JISB2220.
    2. loại Mặt bích.

    4.PN:10k.

    5.DN: 50mm-200mm.

    1. vật liệu chính:
    • Thân / Nắp ca-pô: HT200;
    • Seat: BC6;
    • Đĩa: BC6.
    1. ứng dụng: Đường ống dầu và đường ống nước.

    8.Chức năng: Các van như vậy được sử dụng để ngăn chặn dòng chảy lại.

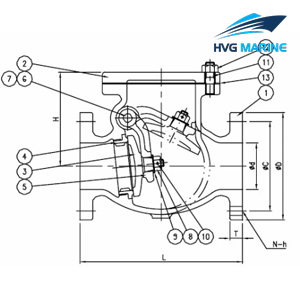

    Bản vẽ Van một chiều xoay bằng gang đúc JIS F7373 10K:

    Technical specification:

    • Specification of Marine Cast Iron Swing Check Valve JIS F7373 10K :
    Size L Flange diam. (D) Pitch (C) Hole (nxd) t Weight
    (mm) (mm) (mm) (mm) (mm) (mm) (kgs)
    50 210 155 120 4-19 20 13.6
    65 240 175 140 4-19 22 19.6
    80 270 185 150 8-19 22 22.6
    100 300 210 175 8-19 24 30.9
    125 350 250 210 8-23 24 49.2
    150 400 280 240 8-23 26 64.9
    200 480 330 290 12-23 26 103.0
