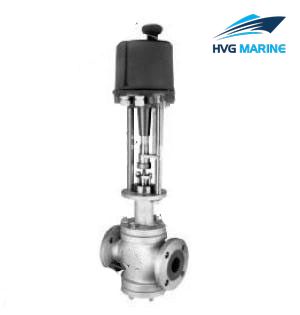

HVG INDUSTRIAL VALVES 0044: ZDLN Twin Seats Electric Control Valve
Advantage: small size, light, simple installation and maintenance
Application: used to clean medium with large pressure difference and low leakage requirement.
| Nominal dimension (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||
| Seat diameter (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||
| Flow coefficient Kv | 10 | 16 | 25 | 40 | 72 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||||||||||||||||||||
| Rated travel (mm) | 16 | 25 | 40 | 60 | 100 | |||||||||||||||||||||||||||
| Rangeability | 30:1 | |||||||||||||||||||||||||||||||
| Nominal pressure | 1.6, 4.0, 6.4MPa | |||||||||||||||||||||||||||||||
| Valve core | Twins seat plunger type | |||||||||||||||||||||||||||||||
| Flow characteristics | Linear, logarithm | |||||||||||||||||||||||||||||||
| Action type | Electric to open, electric to close | |||||||||||||||||||||||||||||||
| Working temperature | Ordinary model:-40~230°C, Radiation model:230~450°C, Special ordering:450~600°C | |||||||||||||||||||||||||||||||
| Flange standard | JB78-59, JB79/59, JB/T79.1-94, JB79.2-94, ANSI, JIS, DIN | |||||||||||||||||||||||||||||||
| Control signal | 4~20mA, DC; 1~5V, DC; 0~10V, DC (related with actuator) | |||||||||||||||||||||||||||||||
| Power supply | 220V, AV, 50Hz; 380V, AV, 50Hz (related with actuator) | |||||||||||||||||||||||||||||||
