HVG OTHER INDUSTRIAL EQUIPMENT 0155

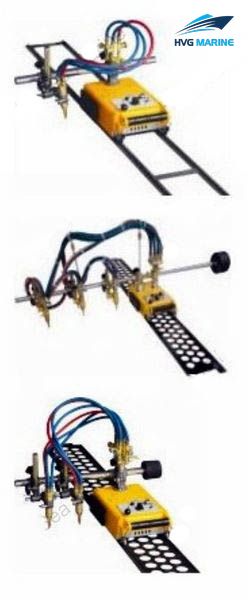

HVG OTHER INDUSTRIAL EQUIPMENT 0155: Flame/Gas Cut-off machine

1) Máy cắt CNC là một thiết bị cắt nhiệt tự động đa chức năng kết hợp với điều khiển máy tính, truyền động cơ khí chính xác và cắt khí oxy-axetylen. Mỏ cắt CNC của nó có thể cắt các tấm theo hình dạng tùy ý.

2) Loại máy này bao gồm giá đỡ kiểu ∏, thanh dẫn hướng dọc, mỏ hàn dọc, mỏ hàn ngang (plasma CNC), hệ thống cung cấp khí và hệ thống CNC. Cả ổ đĩa và đầu cuối không tải / dầm ngang đều được sử dụng cấu trúc hàn dầm hộp và được xử lý giảm ứng suất sau khi hàn.

3) Chùm kết thúc của ổ đĩa chuyển động dọc của thiết bị hoàn chỉnh được sử dụng máy điện AC servo Panasonic của Nhật Bản để truyền động bộ giảm tốc theo chu kỳ được sản xuất trong bộ giảm tốc Panasonic của Nhật Bản, sau đó sử dụng cách truyền động thanh răng và bánh răng.

4) Ở phía cuối của dầm lái được cố định bánh xe điều hướng ngang được gắn chặt bằng cách điều chỉnh trục lệch tâm, do đó, có thể đảm bảo độ ổn định và độ chính xác trong toàn bộ quá trình di chuyển. Thanh dẫn hướng dọc được làm chắc chắn bởi tấm lót tấm áp lực và ống nối, tất cả được làm bằng rãnh cường độ cao, tất cả các bề mặt tiếp xúc của rãnh đều được gia công chính xác và các giá mài chính xác được lắp bên ngoài thanh dẫn hướng.

5) Phương pháp lắp đặt này có thể đảm bảo độ thẳng và song song của thanh dẫn hướng. Mỏ cắt ngang được cố định trên hộp chạy dao ngang. Sự chuyển động của nó cũng được thực hiện bởi máy điện AC servo sản xuất tại Nhật Bản để điều khiển bộ giảm tốc tuần hoàn, sau đó truyền động bánh răng và thanh răng hoạt động.

Các thông số chính:
