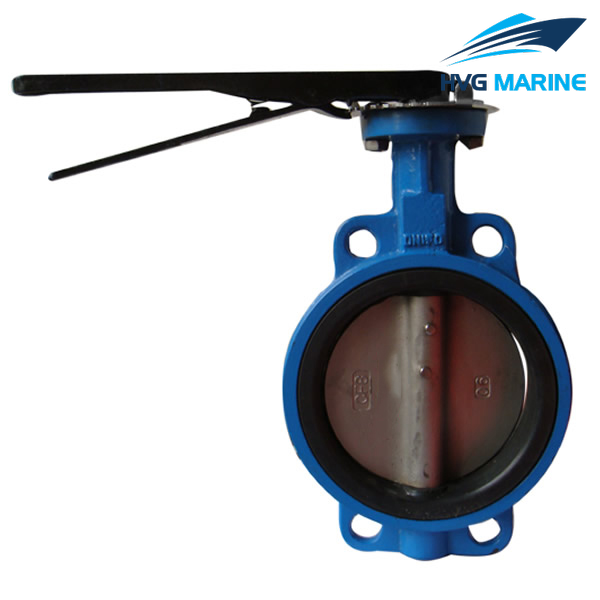

HVG MARINE VALVE 0191: Van bướm loại Wafer DIN 3202 PN10
- Giới thiệu tóm tắt:
- Chúng tôi có thể cung cấp van hàng hải DIN tiêu chuẩn với nhiều kích cỡ khác nhau. Từ năm 1996, chúng tôi bắt đầu xuất khẩu van hàng hải DIN.
- Là một nhà cung cấp van hàng hải DIN đáng tin cậy, chúng tôi kiểm soát chất lượng từ nguyên liệu, đúc đến kiểm tra cuối cùng để đảm bảo rằng sản phẩm của chúng tôi có chất lượng đáng tin cậy với giá cả cạnh tranh. Có thể cung cấp Chứng chỉ CCS, BV, ABS, DNV, NK, LR, RINA.
- Tiêu chuẩn:
- Tiêu chuẩn thiết kế: DIN 3202
- Được sản xuất theo tiêu chuẩn DIN 3202
- Chất liệu:
- Thân van: Gang dẻo / Thép đúc
- Seat van: Cao su
- Đĩa van: Thép không gỉ / Đồng
- Thân van: Thép không gỉ
- 4. Áp lực:
- Áp suất thân: 2,06 MPA
- Áp lực seat: 1,47 MPA
- Dữ liệu cho Van bướm loại Wafer DIN 3202 PN10:
| Đường kính (mm) | D | D1 | L | N | Trọng lượng (KG) |
| 50 | 94 | 125 | 43 | 4 × 15 | 7.8 |
| 65 | 117 | 145 | 46 | 4 × 15 | 11 |
| 80 | 127 | 160 | 46 | 4 × 21 | 15 |
| 100 | 152 | 180 | 52 | 8 × 19 | 18 |
| 125 | 183 | 210 | 56 | 8 × 21 | 24 |
| 150 | 213 | 240 | 56 | 8 × 21 | 35 |

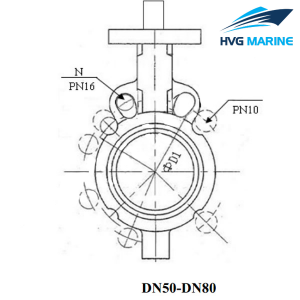

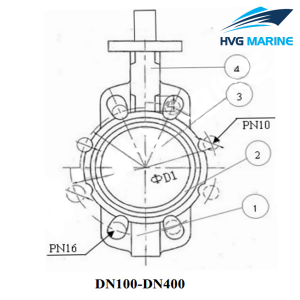

- Van bướm loại Wafer DIN 3202 PN10 Bản vẽ:
