HVG LINK CHAINS 0017

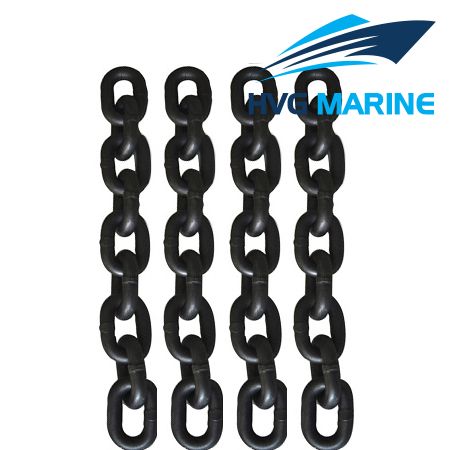

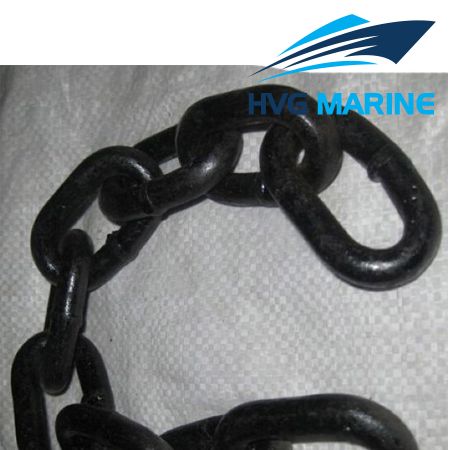

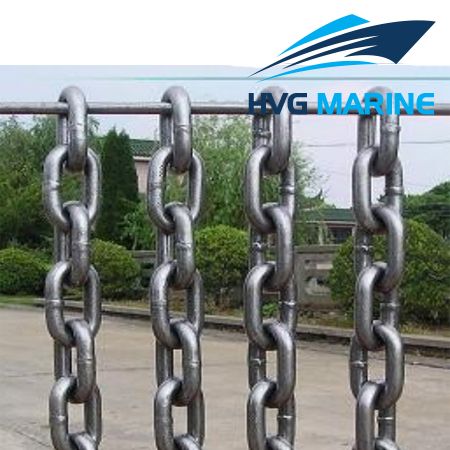

HVG LINK CHAINS 0017: Xích chuỗi DIN 5684

Xích DIN 5684 của chúng tôi là loại xích pa lăng có dung sai tốt được hàn đáp ứng các yêu cầu của DIN 5684. Xích là cấp T (loại T, DAT, DT), tuân thủ các yêu cầu của DIN EN 818-7. Ngoại trừ xích loại DAT và loại DT, các loại xích cấp T khác không chỉ phù hợp với pa lăng xích mà còn cả các thiết bị nâng hạ khác.

Chúng tôi có thể cung cấp xích DIN 5684 với dải đường kính từ 4 mm đến 22 mm. Các gói có sẵn ở dạng hanks, cuộn, trống, túi hoặc theo yêu cầu của bạn.

Sử dụng các loại Xích DIN 5684 khác nhau

Loại T – phù hợp với pa lăng xích kéo tay hoặc pa lăng xích dẫn động bằng điện tốc độ thấp mà không tính đến độ mòn
Loại DAT – thích hợp cho pa lăng xích kéo xích dẫn động bằng điện tốc độ cao hạng nặng
Loại DT – thích hợp cho pa lăng xích dẫn động bằng điện trong điều kiện mài mòn

Chúng tôi cũng có thể cung cấp chuỗi Palăng có dung sai tốt phù hợp với Tiêu chuẩn Trung Quốc GB / T 20947. Vui lòng liên hệ với chúng tôi để biết thêm thông tin.

Đặc điểm của Xích chuỗi DIN 5684

Đặc điểm kỹ thuật: DIN 5684
Khoan dung tốt
Loại: cấp T (loại T, DAT, DT)
Hoàn thiện: màu tự nhiên, mạ kẽm điện, mạ kẽm nhúng nóng
Ứng dụng: mục đích nâng

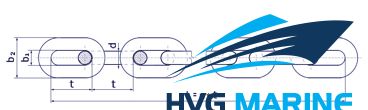

Bản vẽ của Xích chuỗi DIN 5684

Technical specification:

Specifications of Chain DIN 5684

Nominal Diameter d mm	Pitch t mm	Inside Width b₁ min mm	Outside Width b₂ max mm	Length L = 11 * t mm	Weight kg/m
4	12	5	13.7	132	0.35
5	15	6	16.9	165	0.54
(5)	18.5	6	16.9	203.5	0.5
6	18	7.2	20.2	198	0.8
(6)	18.5	7.2	20.2	203.5	0.8
7	21	8.4	23.6	231	1.1
(7)	22	8.4	23.6	242	1.1
8	24	9.6	27	264	1.4
9	27	10.8	30.4	297	1.8
10	28	12	34	308	2.2
11	31	13.2	37.4	341	2.7
13	36	15.6	44.2	396	3.8
14	41	16.8	47.6	451	4.4
16	45	19.2	54.4	495	5.7
18	50	21.6	61.2	550	7.3
20	60	24	68	660	8.8
22	66	26.4	75	726	10.7
