HVG DREDGING EQUIPMENT 0049

HVG DREDGING EQUIPMENT 0049: Bơm nạo vét

Mô tả

Cấu trúc của Máy bơm nạo vét của chúng tôi phù hợp với các tàu nạo vét. có sẵn. Dòng máy bơm nạo vét WN là một loại máy bơm nạo vét mới. Dòng máy bơm WN được thiết kế theo yêu cầu nạo vét sông, hồ và biển và tình hình sắp xảy ra công việc cải tạo.

Dòng máy bơm bùn có nhiều đặc điểm, chẳng hạn như cấu trúc tổng thể, hiệu suất nạo vét tốt, tuổi thọ lâu dài, hiệu quả cao, con dấu trục đáng tin cậy và sử dụng kinh tế toàn diện, đó là đặc điểm đáng chú ý. Loại máy bơm nạo vét này hoàn toàn có thể đáp ứng các yêu cầu của tàu cuốc. Chúng đã được CCS phê duyệt.

Máy bơm nạo vét loại 200 WN – 500 WN được tích hợp bởi một vỏ máy bơm duy nhất, cấu trúc ngang công xôn hút đơn một tầng, máy ép và hộp bánh răng của cách kết nối tất cả có thể cung cấp hai loại cấu trúc điển hình, đó là loại giá đỡ và loại hộp và loại máy bơm. Cách bôi trơn kiểu khung riêng như bôi trơn bằng mỡ hoặc bôi trơn bằng dầu loãng.
Tổng thể máy bơm nạo vét loại 600 WN – 1000 WN sử dụng vỏ máy bơm đôi, cấu trúc ngang đúc hẫng một tầng hút đơn, mang giá đỡ riêng, cách bôi trơn như bôi trơn bằng dầu mỏng. Vỏ máy bơm kép đảm bảo an toàn và độ tin cậy của thiết kế làm cho vỏ bọc luôn có thể sử dụng để đóng lại để mài mòn, và khi vỏ bọc bị vỡ, phòng bơm sẽ không lấp đầy.

Các tính năng chính của Bơm nạo vét là:

Cấu trúc tổng thể

A.Cấu trúc đơn giản, đáng tin cậy
B.Dễ mở, dễ bảo trì

hiệu suất nạo vét tốt

A. hiệu suất chống mài mòn tốt
B.Khả năng dòng chảy, khả năng ứng dụng rộng rãi
C. đường cong hiệu suất giảm dốc
D.Có thể triển khai hiệu suất máy bơm

Hiệu suất chống mài mòn tốt, có tuổi thọ cao
tổn thất thủy lực nhỏ, hiệu quả cao, tiêu thụ điện năng thấp
con dấu trục đáng tin cậy, và không rò rỉ
Tiết kiệm thời gian và công sức

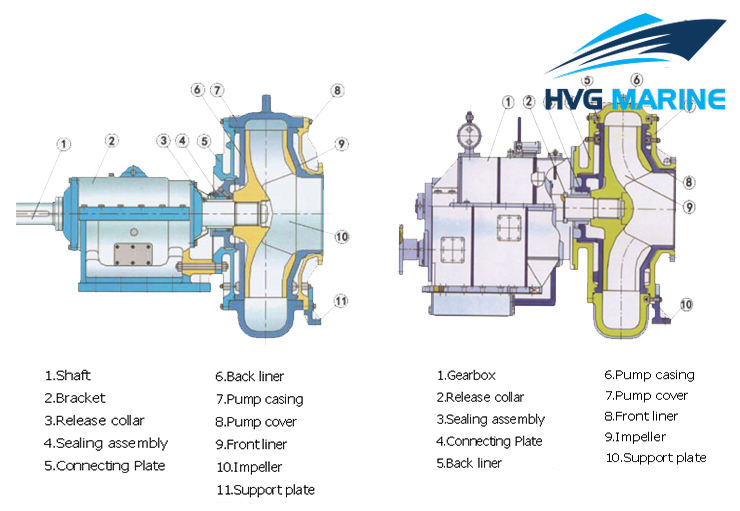

Bản phác thảo xây dựng của máy bơm nạo vét 200WN-500WN

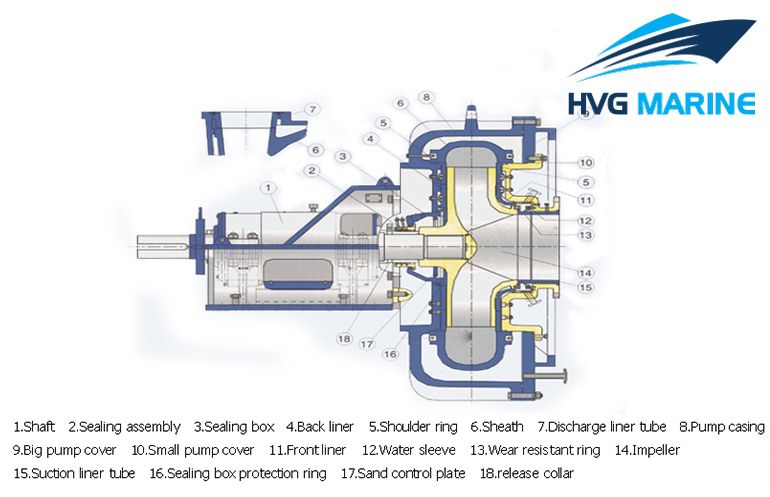

Bản phác thảo xây dựng của máy bơm nạo vét 6 00WN-10 00WN

Technical specification:

Technical Parameters:

Type	Capacity (m³/h)	Head (m)	Speed (r/min)	Efficiency (％)	NPSHr (m)	Inlet Diameter(mm)	Outlet Diameter(mm)	Max.Diameter of Flowed Partice(mm)	Weight(kg)
200WND	600~800	20~40	700-900	60-65	<4.5	250	200	178	2500
200WN	750~1000	40~65	700-850	70-72	<4	250	200	180	3000
250WND	950~1100	20~40	500-700	65-70	<4	300	250	220	3000
250WN	1100~1300	40~65	500-650	70-74	<4	350	250	144	3513
300WND	1500~1800	20~40	400-600	65-68	<4	350	300	241	6000
300WN	1800~2200	40~65	400-550	74-78	<4	450	300	241	7000
350WN	2600~3000	40~65	400-550	74-78	<4.5	450	350	245	7300
400WN	2800~3200	20~40	400-550	74-78	<4.5	450	400	250	7500
450WN	3200~3850	40~67	350-500	76-80	<4.5	600	450	254	7850
500WNQ	3600~4200	20~40	220-320	72-75	<4.8	600	500	330	8000
500WN	4500~5500	40~65	350-450	78-80	<4.8	650	500	250	11300
600WN	7000	62	470	80	<6	700	600	220	30000
600WNQ	7000	30	380	83	<6	700	600	220	16000
700WN	10000	85	380	85	<6	760	700	280	45000
700WNQ	10000	28	280	85	<6	760	700	280	21000
800WN	12500	59	349	81	<6	800	750	300	40000
800WNQ	12500	32	258	81	<6	800	750	300	23000
800WND	12500	32	258	81	<6	800	750	300	23000
850WN	14400	70	330	85	<6	900	820	320	65000
900WN	16000	30	175	85	<6	1000	900	340	80000
1000WN	16000-25000	23~76	181-290	85-87	<6	1200	1000	350	121000
